泰安变压器抗爆墙安装技术要点及流程
在电力设施安全防护中，变压器抗爆墙的安装是防范事故、降低次生灾害风险的重要工程措施。针对泰安地区气候及地质特点，其安装需遵循以下技术规范：
一、设计要点
1. 材料选择：优先选用钢筋混凝土结构，墙体厚度不低于300mm，强度等级C30以上；或采用双层防爆钢板内填防火岩棉的复合结构，防爆等级需达到EN 13501标准。
2. 结构设计：设置独立基础（深度≥1.5m），墙体高度应超出变压器顶部1.2m以上，与变压器间距保持2-3倍设备直径。关键部位设置加强肋，节点采用焊接+化学锚栓双重固定。
3. 泄压系统：顶部安装轻质泄爆板（密度≤60kg/m³），泄压面积按1:100比例配置，确保冲击波有效释放。
二、施工流程
1. 基础施工：开挖基槽后浇筑C25混凝土垫层，预埋HRB400螺纹钢地梁（间距≤400mm），养护期≥7天。

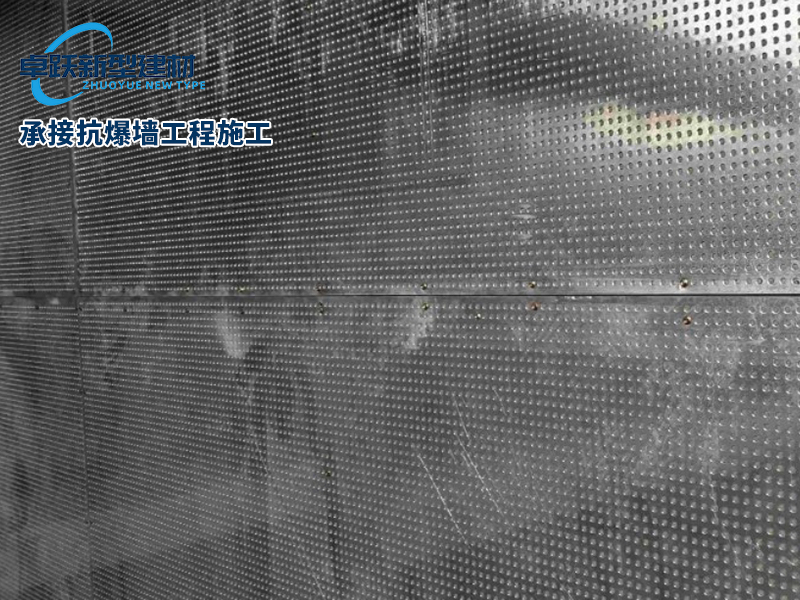

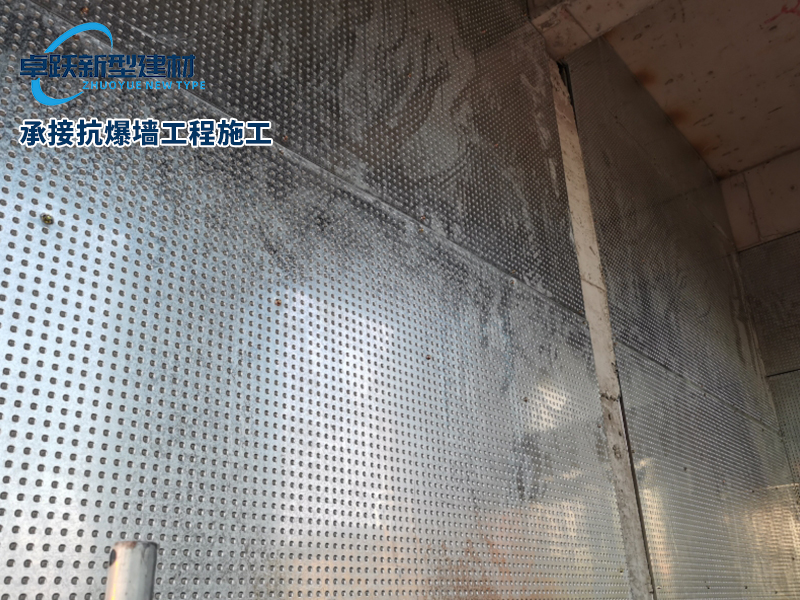

2. 墙体安装：分段吊装预制防爆墙板（误差≤3mm/m），采用M20高强螺栓连接，接缝处填充防火密封胶。现浇结构需分层浇筑，每层厚度≤500mm，振捣密实。
3. 节点加固：转角处加装L型钢护角（厚度≥8mm），与主体结构满焊连接，焊缝高度不小于母材厚度。
4. 泄压装置：安装带弹簧闭锁机构的泄爆窗，启爆压力设定≤15kPa，确保0.1秒内完成开启动作。
三、验收与维护
施工完成后需经第三方检测机构进密性测试（漏风量≤1.5m³/m²·h）和抗冲击试验（承受0.3MPa瞬态压力）。日常应每季度检查密封胶条老化情况，每年进行结构变形监测（允许挠度≤L/400）。
该工程须由具备防爆设施资质的单位实施，同步设置防雷接地系统（接地电阻≤4Ω），并与消防报警系统联动，形成完整的安全防护体系。通过规范施工和严格验收，可有效提升变电站本质安全水平。
